Beskrivelse
SDT100 strømudtagstester

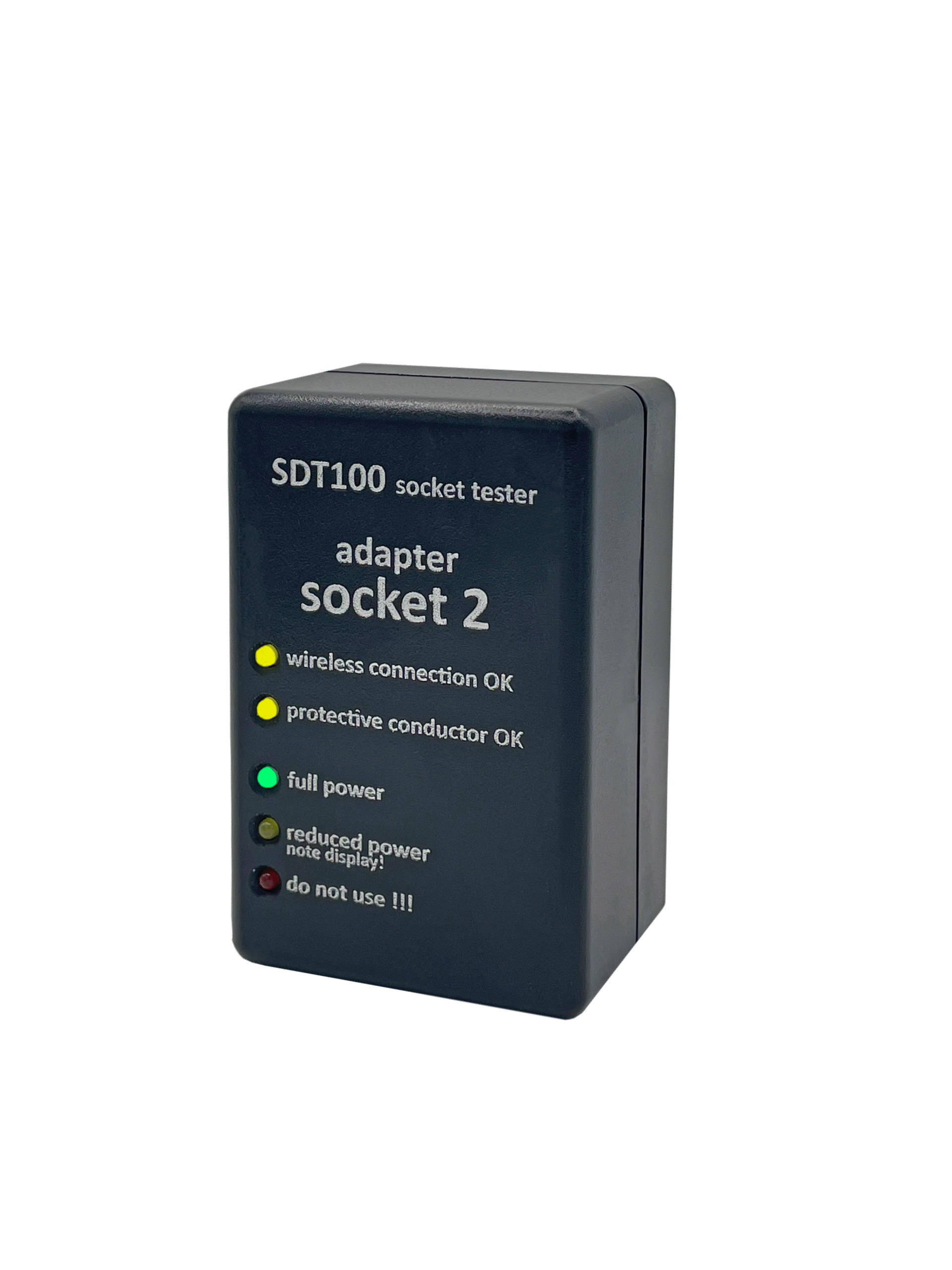

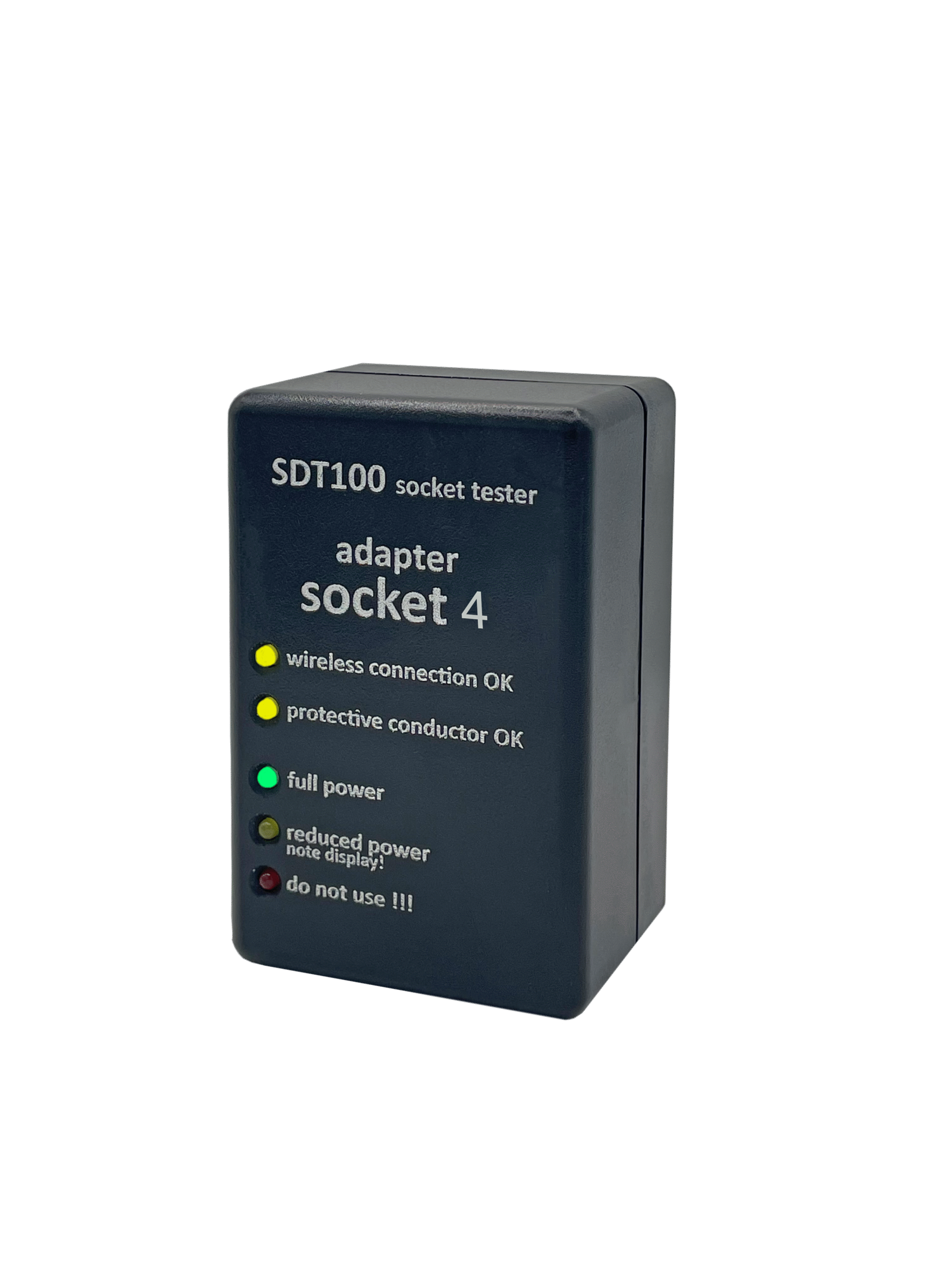

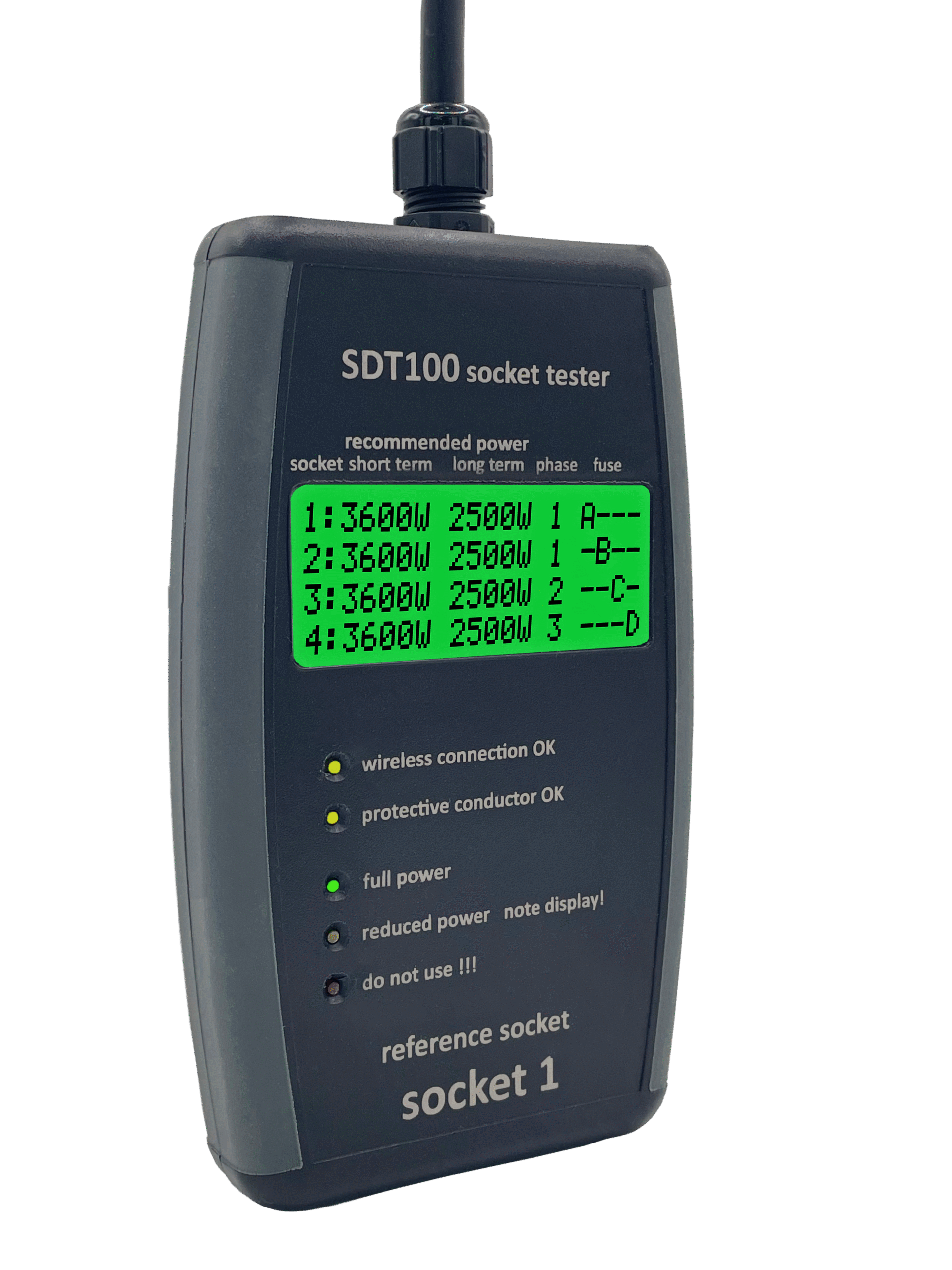

Unik testenhed til stikkontakter. Mål stikkontakter på få sekunder, op til 4 stik på samme tid. Kontrollerer om beskyttelseslederen (jord) er tilsluttet. Bestemmer den anbefalede effekt for kortvarig og kontinuerlig drift. Bestemmer hvilken yderleder L1, L2, L3 stikkontakten er tilsluttet. Bestemmer hvilken sikring stikket er tilsluttet. Trådløst netværk, rækkevidde: 25 m.

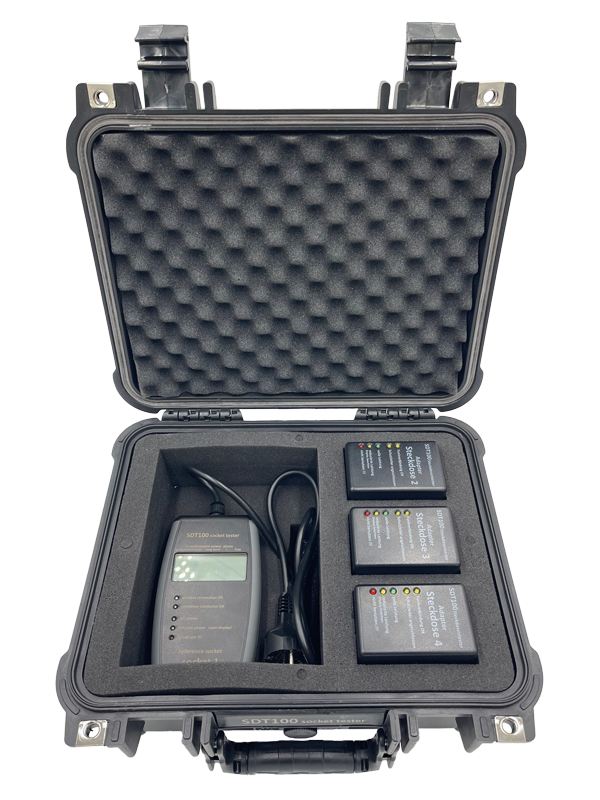

SDT100 strømudtagstesteren er en testenhed, der tester strømudtag i en installation og giver vigtig information om strømudtagenes tilstand (belastningskapacitet, beskyttelsesleder (jordleder) PE, yderleder L1/L2/L3, sikring).
Med den nyudviklede og patentanmeldte SDT100 strømudtags-tester bliver strømudtagene fuldstændig målt på få minutter, fra strømudtag til sikring i fordelerboksen. Det kontrolleres, om beskyttelsesleder PE er tilsluttet, og den tilgængelige effekt (kortvarig og kontinuerlig drift) bestemmes.
Den effekt, der kan trækkes, er påvirket af linjens længde og linjens tilstand. Med årene kan der opbygges kontaktmodstand i fordelerbokse, stikkontakter mv., som, hvis stikkontakten udsættes for for stor belastning, kan føre til for høj opvarmning og endda lejligheds-/husbrande.
Et almindeligt husholdningsstik (Schuko-stik) er designet til 16A. Men kun som en kortvarig belastning (1-2 timer).
Ifølge anbefalinger fra forskellige institutter (VDE, etc.) bør der maksimalt tilsluttes 11A, hvilket svarer til en effekt på ca. 2500W, til stikkontakten under kontinuerlig drift.
Ældre elinstallationer er også problematiske. De gamle kabler kan ikke længere belastes med de teoretisk mulige strømme på 16A. Øget kontaktmodstand i fordelerboksene fører til gradvis, uacceptabel opvarmning og udgør en stor brandrisiko.
Strømudtagstesteren SDT100 bestemmer også den fase L1/L2/L3, som stikket er tilsluttet. Denne information er vigtig for at undgå overbelastning af en enkelt fase under tung belastning. Belastes fx 4 strømudtag med hver 2500W (=10kW/44A i alt) under affugtningen, så vil denne fase, når en fase (f.eks. L1) er optaget, blive belastet med yderligere 10kW (4x11A=44A) ud over den eksisterende belastning fra normal daglig drift.
Denne ekstra belastning på 44A kan udløse fasesikringen og dermed lamme hele huset/lejligheden. De enkelte faser (L1/L2/L3) er normalt sikret med en sikring på 32A, 64A eller 80A afhængig af husets størrelse. Hvis 44A fra eksemplet tilføjes, nås grænsen for backupsikringen hurtigt. Ved at vise fasetildelingen af hvert enkelt strømudtag kan dette problem let undgås.
Hvert strømudtag kontrolleres for at se, om beskyttelsesleder PE er tilsluttet. Mangler der f.eks. beskyttelsesleder PE i et strømudtag, vil dette gå helt ubemærket hen, så længe der ikke er fejl på den tilsluttede enhed. Strømudtaget fungerer perfekt. Men hvis der er en kortslutning mellem enheden og metalhuset, hvilket ikke er ualmindeligt, er hele enheden under netspænding. Hverken fejlstrømsenheden eller afbryderen i fordelerboksen udløses. Dette har allerede ført til tragiske dødsfald.
For hvert strømudtag afgøres, om dette strømudtag har sin egen sikring, eller om dette strømudtag deler sikringen med et andet strømudtag. Oplysningerne om sikringstildelingen er meget vigtige, fordi strømudtag, der deler en fælles sikring, skal dele den maksimale belastning på f.eks. nominelt 3600W pr. sikring. Hvis dette ikke overholdes, vil sikringen udløses, selvom alle enheder fungerer korrekt. Ved væsentlig overbelastning på fx 5000W/22A vil en 16A sikring udløse relativt hurtigt og det vil fugtteknikeren mærke med det samme. Med en lille overbelastning på f.eks. 4000W/17A kan det tage flere timer, før 16A-sikringen springer. Så er fugtteknikeren som regel ikke længere på skadestedet. Affugtningsprocessen afbrydes, og fugtteknikeren skal vende tilbage til skadestedet og se efter fejl i hans udstyr, selvom der ikke er nogen fejl. Dette kan gentage sig selv, indtil teknikeren identificerer problemet med den samme sikring.
Alle ovenstående problemer kan nu analyseres med en enkelt testenhed, der kan betjenes af enhver fugttekniker. Det betyder, at fugtteknikeren er på den sikre side. Dette fører til en behagelig følelse af tryghed ved opsætning af affugtningssystemet.
